ホーム > 記事サポート > 2017年 > ハイパー測定器の製作


Wi-Fi/HDMI対応ハイパー計測器

●周波数特性アナライザ
 トランジスタ技術2017年9月号からの連載「スマホ&大画面!Wi-Fi周波数レスポンス・アナライザ」を参照ください.
 10Hz~20MHzを出力する「Wave Generator」と,入力電圧範囲-60~20dBV(1m~10Vrms)の「レベル測定ボード」を組み合わせて,周波数特性アナライザになります.

 ↓ブラウザの表示画面


 455kHzセラミック・フィルタの急峻な通過特性も測定可能


 ▲Wave Generator
 10Hz~20MHzの正弦波/三角波/矩形波の出力(AD9834による),および1mV単位で設定できる0~4.096VのDC電圧を出力(dsPIC33EP64GS502のD-Aコンバータ出力による)を持つ信号源ボードです.
ADCQ1708CP

・部品キット ADCQ1708CK 6,480円
 商品紹介ページ
 発売元のオンライン・ショップで購入
・組み立て済み完成品 ADCQ1708CP 8,000円
 商品紹介ページ
 発売元のオンライン・ショップで購入

レベル測定ボード
 2チャネル入力,-60~20dBV(1m~10V)の電圧をログ・アンプAD8310で測定します.
ADCQ1708DP

・部品キット ADCQ1708DK 6,480円
 商品紹介ページ
 発売元のオンライン・ショップで購入
・組み立て済み完成品 ADCQ1708DP 8,000円
 発売元のオンライン・ショップで購入

▲関連商品
 Bluetooth搭載 周波数レスポンス・アナライザ
  紹介ページ
  発売元のオンライン・ショップで購入


●μアンペア・オシロ
 特集2017年6月号「ハイパーμアンペア・オシロ」の完成品です.
 測定電流範囲0.1μ~20mA,または1μ~500mA.サンプリング周波数最高8ksps.
 最近の電池動作機器は,バッテリを長持ちさせるため,間欠動作によって平均消費電流を減らしていて,テスタでは測りにくくなっています.μA単位の消費電流を波形で見られる本器なら,消費電流の本当の姿を測れます!

 ADCQ1706CP
 商品紹介ページ
 発売元のオンライン・ショップで購入

●USBオシロスコープ
 特集6月号「ハイパー・オシロスコープ」の完成品です.
 入力2チャネル,サンプリング・レート最高4MHzで,300kHz程度までの波形観測が可能です.

 ADCQ1706BP

 Raspberry Piと組み合わせればWi-Fi/HDMI対応オシロスコープに,Windowsパソコンと組み合わせてUSBオシロスコープに!
 商品紹介ページ
 ビット・トレード・ワンのオンライン・ショップで購入

ラズベリー・パイと組み合わせてWi-Fi対応測定器に!
 測定画面はブラウザで表示できるから、パソコンなら1画面でマルチ測定が可能


2017年6月号付録基板で作る多機能テスタ「トラ技デジマル」

トラ技デジマル
▲Linux/Windows対応&スタンドアロン動作可能
・ラズベリー・パイと組み合わせてWi-Fi/HDMI対応のハイパー・マルチメータに!
・Windows PCと組み合わせてUSBマルチメータに!
・液晶表示があるので電源を繋ぐだけでスタンドアロン動作も!
 ★ブラウザでの表示画面(↓)

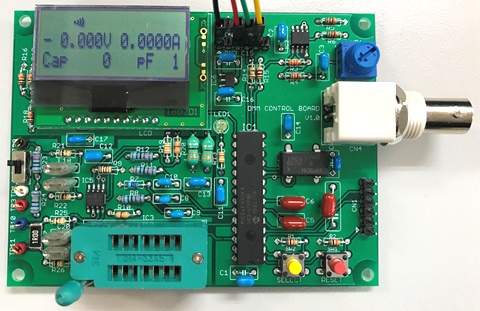

 付録基板を組み立てたイメージ

▲測定項目
・電圧 0~20V 分解能1mV
・電流 0~2A 分解能100μA
・高抵抗 ~1MΩ 分解能1kΩ
・低抵抗 ~10kΩ 分解能1Ω
・容量 ~1μF 最高分解能pF(レンジ自動切り換え機能付き)
・周波数 ~20MHz 分解能Hz

 ●付録基板


部品セット発売中!
 付録基板の組み立てに必要な部品一式のほか,テスタとして使うときに欲しくなる
クリップ・ケーブルも付属!

▲発売元 ビット・トレード・ワン
▲ネット通販ショップ
ビット・トレード・ワン 公式オンラインショップ
・Amazon
・共立エレショップ
・マルツエレック
・ツクモRobot王国
▲実店舗
・シリコンハウス
・千石電商
・ツクモRobot王国
・デジット
・マルツエレック

●組み立て済み完成品もあります! 公式ショップへ


実習組み立てセミナ
実習・ラズベリー・パイ3×PICマイコンで作る! IoT時代のアナログ測定器 [教材キット付き]
~大画面マルチ・ウィンドウ&Wi-Fi対応の多機能マルチメータ「トラ技デジマル」~
開催日:2017年9月20日(水),受講料:24,000円(税込)
http://seminar.cqpub.co.jp/ccm/ES17-0051

プログラムのダウンロード

2017年6月号特集
スマホ&大画面計測!私のハイパー実験室

Room1 ハイパー・マルチメータ
PICマイコンのファームウェア&ラズベリー・パイのプログラム
Windows用ソフトウェア

Room2 ハイパー・オシロスコープ
PICマイコンのファームウェア&ラズベリー・パイのプログラム
Windows用ソフトウェア

Room3 ハイパー・μアンペア・オシロ
PICマイコンのファームウェア&ラズベリー・パイのプログラム

連載 スマホ&大画面!Wi-Fi周波数レスポンス・アナライザ

Wave Generator
 近日公開
周波数特性アナライザ
 近日公開
